/ Solutions d'assemblage
Bras de réaction sur mesure, fabriqués en interne
Un bras de réaction – aussi appelé bras anti-couple – absorbe le couple et le poids de votre outil de vissage. L’opérateur n’a plus qu’à guider l’outil : plus de choc dans le poignet, plus de poids à porter. SAB conçoit et fabrique ses bras de réaction en interne — standard ou entièrement sur mesure selon votre poste de travail, votre pièce et votre couple, jusqu’à 2 000 N·m. Ils s’adaptent à nos propres outils (notamment Cleco et Fiam) comme à ceux d’autres marques.
Qu’apporte un bras de réaction ?
- Gain de temps
- Précision
- Coût de production réduit
- Ergonomie
- Effort minimal
Le sur-mesure, notre standard
Il n’y a pas deux postes de travail identiques. C’est pourquoi nous venons d’abord sur place : quel outil, quel couple, quelle distance l’opérateur doit-il atteindre, où se trouvent les points de vissage ? Nos ingénieurs dessinent le bras dans les moindres détails et nous le fabriquons dans notre propre atelier. Après la livraison, nous installons le bras et formons vos opérateurs.
1
Contactez-nous
2
Nous venons sur place
3
Nous cherchons la solution idéale
4
Devis personnalisé
5
Nos ingénieurs dessinent tout
6
Fabrication et livraison
7
Formation et accompagnement
À quoi sert un bras de réaction ?
Lors du serrage d’une vis ou d’un écrou, l’outil repousse : c’est la force de réaction. Avec des couples élevés et des centaines de serrages par jour, elle sollicite le poignet, le bras et l’épaule de l’opérateur. Un bras de réaction reprend cette force et porte aussi le poids de l’outil. Résultat : moins de fatigue et de troubles musculo-squelettiques, un travail plus sûr et un serrage plus régulier — car l’opérateur ne peut plus tenir l’outil de travers ni le laisser rebondir.
Bras télescopiques pour visseuses
Le bras s’allonge et se rétracte en pivotant autour d’un point fixe. Idéal pour les visseuses droites et les visseuses à écrou travaillant à la verticale, par exemple au-dessus d’un établi ou d’une ligne. En plusieurs tailles selon le couple, la longueur et le poids de l’outil.
Bras articulés pour visseuses
Des segments articulés offrent à l’opérateur une grande liberté de mouvement, y compris pour des vissages en angle ou difficiles d’accès. L’outil garde toujours la même orientation. En plusieurs tailles selon le couple, la longueur et le poids.
Systèmes à bras linéaire
L’outil se déplace sur des rails en longueur et en largeur (X-Y). Adapté aux grandes pièces et à une zone de travail rectangulaire. Combinable avec notre système Posicontrol pour surveiller la position de chaque vissage.
Bras de réaction pour petits couples
Pour les petites visseuses (notamment Fiam) : bras cartésiens et télescopiques qui absorbent entièrement la réaction sur la main, le poids de l’outil et les vibrations transmises à la main et au bras.
Sélecteur de douilles
Avec le sélecteur de douilles, l’opérateur prend une douille et le programme correspondant est automatiquement sélectionné dans le contrôleur. Ce système augmente l’efficacité sur le poste de travail et aide à éviter les erreurs.
Système de positionnement
Posicontrol est notre propre système qui mesure la position du bras de réaction. L’outil ne démarre qu’au bon endroit et dans le bon ordre : aucun vissage n’est oublié ni serré deux fois.

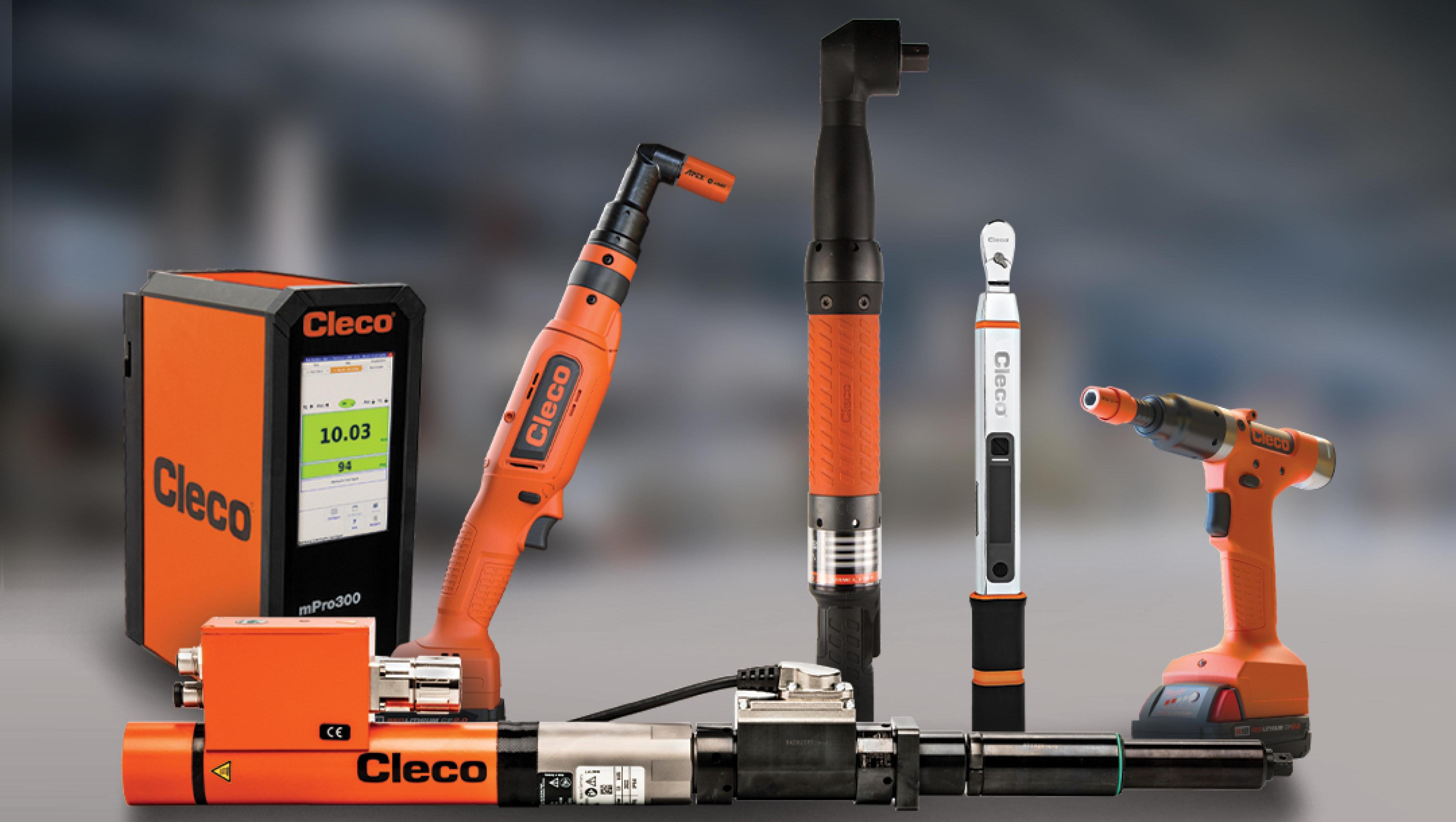

En combinaison avec nos outils électriques
Bras et outil doivent être parfaitement adaptés l’un à l’autre. En tant que distributeur de Cleco (Apex Tool Group) et de Fiam, nous livrons l’ensemble : outil, contrôleur et bras, installés et prêts à l’emploi. Vous utilisez déjà d’autres outils ? Nous construisons le bras autour d’eux.
Nos réalisations
Nos bras de réaction sont utilisés chaque jour sur les lignes d’assemblage de DAF Trucks, Scania et Valtra, entre autres : des petits postes de vissage jusqu’aux assemblages lourds de 2 000 N·m. Chaque bras a été mesuré sur place, fabriqué en interne et installé par nos soins.
Questions fréquentes sur les bras de réaction
Quand ai-je besoin d’un bras de réaction ?
Lorsque les opérateurs réalisent de nombreux vissages par jour, avec des couples élevés, des outils lourds ou d’angle, ou en cas de douleurs au poignet, au bras ou à l’épaule. Mais aussi si vous voulez que chaque assemblage soit serré de la même manière.
Jusqu’à quel couple vont vos bras de réaction ?
Jusqu’à 2 000 N·m. Pour les petits couples, nous proposons des bras légers ; pour les assemblages lourds, des bras robustes sur mesure.
Standard ou sur mesure ?
Les deux. Pour un poste simple, un bras standard (notamment Doga) suffit souvent. Pour des pièces spéciales ou plusieurs points de vissage, nous dessinons et fabriquons un bras sur mesure.
Un bras de réaction s’adapte-t-il à mes outils actuels ?
Oui. Nous réalisons la fixation sur mesure pour votre outil, même d’une autre marque que Cleco ou Fiam.
Un bras de réaction peut-il vérifier que chaque vis a été serrée ?
Oui, en combinaison avec Posicontrol : le système connaît la position du bras et n’autorise l’outil qu’au bon endroit et dans le bon ordre.
Venez-vous sur place ?
Oui. Nous étudions le poste chez vous, établissons un devis et, après la fabrication, installons le bras et formons vos opérateurs. Depuis Termonde (Dendermonde), SAB intervient en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne, en Suède et en Finlande.
